产品概述：

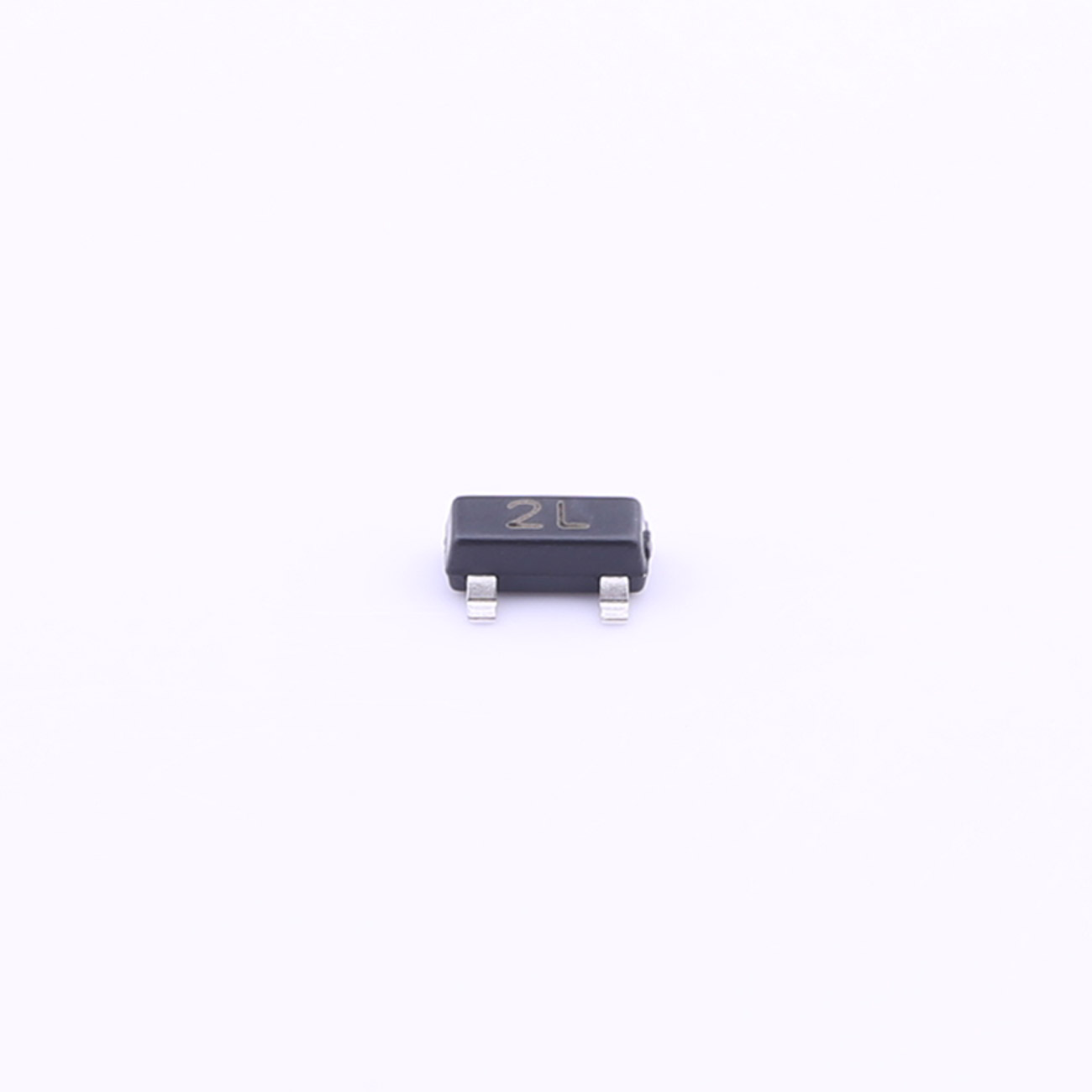

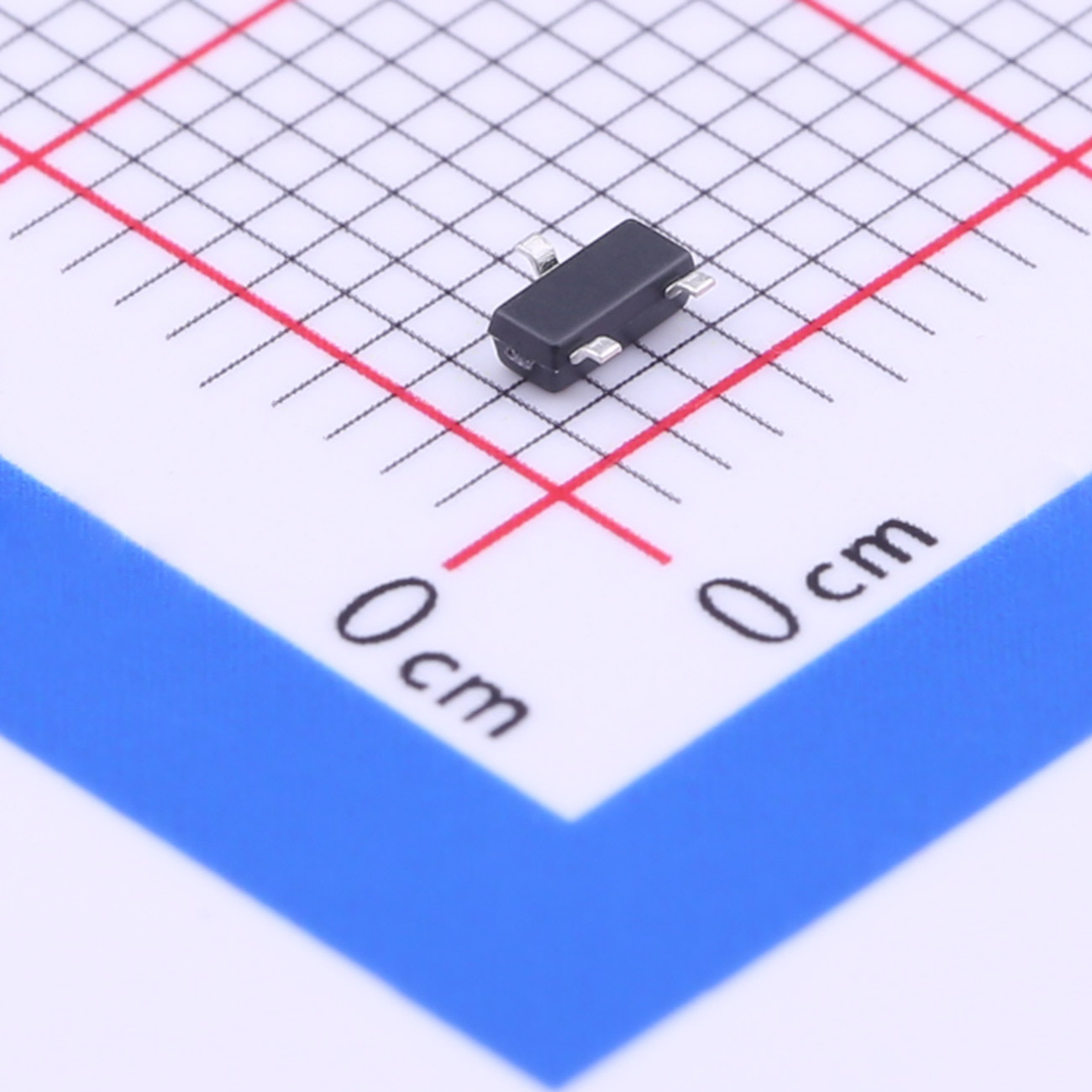

MMBT2222A是萨科微slkor的一款广泛使用的通用NPN双极型晶体管，以其*的性能和可靠性在电子电路设计中备受青睐。这款三极管以其高开关速度和*的热稳定性而闻名，适用于多种电子应用。
产品优势：
- 高频率操作能力：适合高速开关应用。
- *的热稳定性：在持续工作下保持性能稳定。
- 通用性：适用于多种电路设计和应用场景。
产品特征：
晶体管类型:PNP
集射极击穿电压(Vceo):150V
集电极电流(Ic):500mA
功率(Pd):225mW
集电极截止电流(Icbo):50nA
集电极-发射极饱和电压(VCE(sat)@Ic,Ib):500mV@50mA,10mA
直流电流增益(hFE@Ic,Vce):60@10mA,5V
特征频率(fT):100MHz
工作温度:+150℃@(Tj)
应用领域：
- 音频放大器
- 电源管理
- 无线通信设备
- 计算机外围设备
- 汽车电子
注意事项：
- 在设计电路时，应确保三极管的工作条件不超过其最大额定值，以避免损坏。
- 应考虑适当的散热措施，特别是在高功率应用中。
- 在选择三极管时，应根据电路的具体要求和工作环境进行选择。
关于萨科微 Slkor：
萨科微 Slkor是一家致力于提供高品质、高性能半导体器件的制造商，拥有先进的技术和严格的质量控制体系，为客户的设计提供最佳的解决方案和支持。
| 文件名称 | 标题 | 说明 |
|---|---|---|

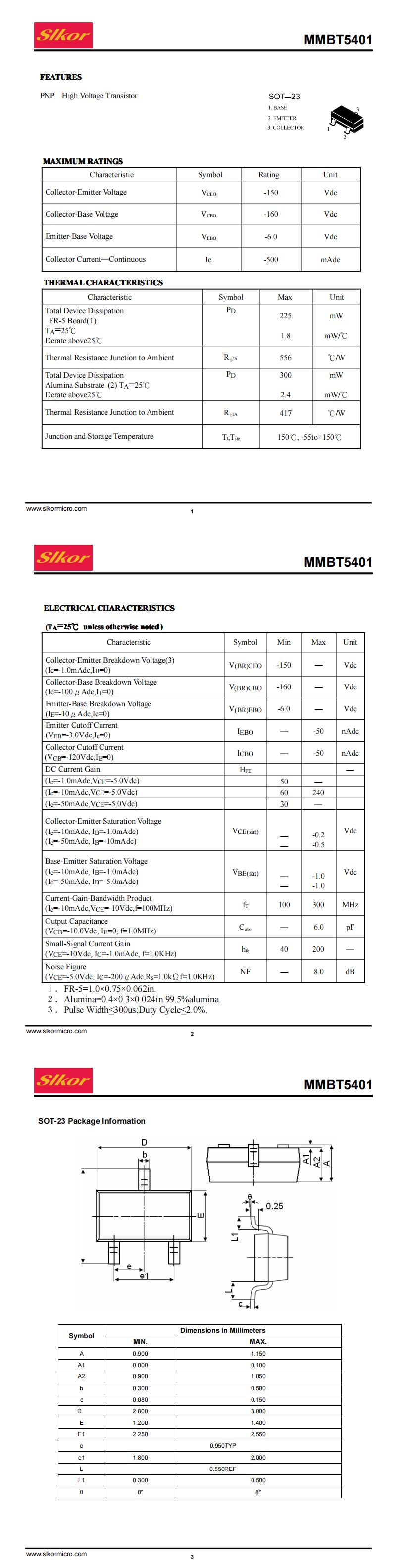

| MMBT5401.pdf | MMBT5401 | - |
支持
如果您需要设计/技术支持，请告知我们并填写 应答表 我们会尽快回复您。
Longevity
The Longevity Program is aimed to provide our customers information from time to time about the expected time that our products can be ordered. The NLP is reviewed and updated regularly by our executive Management Team. View our longevity program here.
晶体管类型: PNP 集射极击穿电压(Vceo): -20V 集电极电流(Ic): -5A 功率(Pd): 0.5W 集电极截止电流(Icbo): 0.5uA 集电极-发射极饱和电压(VCE(sat)@Ic,Ib): 0.35V@-4A, 0.1A 直流电流增益(hFE@Ic,Vce): 390 @ -0.5A, -2V 特征频率(fT): 60MHz 工作温度范围: +150℃ (Tj) 封装: SOT-89
晶体管类型：PNP 集射极击穿电压(Vceo)：-60V 集电极电流(Ic)：-3A 功率(PC)：10W 集电极截止电流(Icbo)：-10μA 集电极-发射极饱和电压(VCE(sat)@Ic,Ib)：-0.3V@-1.5A,-0.15A 直流电流增益(hFE@Ic,Vce)：60@-0.2A,-2V 特征频率(fT)：- 工作温度：-55℃~+150℃@(Tj) Package：TO-252
晶体管类型: PNP 集射极击穿电压(Vceo): -80V 集电极电流(Ic): -1A 功率(Pd): 0.5W 集电极截止电流(Icbo): -1μA 集电极-发射极饱和电压(VCE(sat)@Ic,Ib): -0.4V@-500mA, -50mA 直流电流增益(hFE@Ic,Vce): 390 @ -0.1A, -3V 特征频率(fT): 20MHz 工作温度范围: +150℃ (Tj) 封装: SOT-89
晶体管类型：PNP 集射极击穿电压(Vceo)：32V 集电极电流(Ic)：800mA 功率(PT)：200mW 集电极截止电流(Icbo)：0.5μA 集电极-发射极饱和电压(VCE(sat)@Ic,Ib)：0.4V@500mA,50mA 直流电流增益(hFE@Ic,Vce)：390@100mA,3V 特征频率(fT)：150MHz 工作温度：-55℃~+150℃@(Tj) Package：SOT-23
晶体管类型: PNP 集射极击穿电压(Vceo): -32V 集电极电流(Ic): -2A 功率(Pd): 0.5W 集电极截止电流(Icbo): -1μA 集电极-发射极饱和电压(VCE(sat)@Ic,Ib): -0.5V@-2A, -0.2A 直流电流增益(hFE@Ic,Vce): 390 @ -0.5A, -3V 特征频率(fT): 100MHz 工作温度范围: +150℃ (Tj) 封装: SOT-89
晶体管类型：PNP 集射极击穿电压(Vceo)：-50V 集电极电流(Ic)：-100mA 功率(PD)：200mW 集电极截止电流(Icbo)：-0.1μA 集电极-发射极饱和电压(VCE(sat)@Ic,Ib)：-0.3V@-100mA,-10mA 直流电流增益(hFE@Ic,Vce)：200@-1mA,-6V 特征频率(fT)：180MHz 工作温度：-55℃~+150℃@(Tj) Package：SOT-23
晶体管类型：PNP 集射极击穿电压(Vceo)：-50V 集电极电流(Ic)：-2A 功率(PC)：500mW 集电极截止电流(Icbo)：-100nA 集电极-发射极饱和电压(VCE(sat)@Ic,Ib)：-0.35V@-1A,-50mA 直流电流增益max(hFE@Ic,Vce)：270@-500mA,-2V 特征频率(fT)：200MHz 工作温度：-55℃~+150℃@(Tj) Package：SOT-89
晶体管类型: PNP 集射极击穿电压(Vceo): -120V 集电极电流(Ic): -800mA 功率(Pd): 500mW 集电极截止电流(Icbo): -100nA 集电极-发射极饱和电压(VCE(sat)@Ic,Ib): -1V@-500mA, -50mA 直流电流增益(hFE@Ic,Vce): 240 @ -100mA, -5V 特征频率(fT): 120MHz 工作温度范围: +150℃ (Tj) 封装: SOT-89
