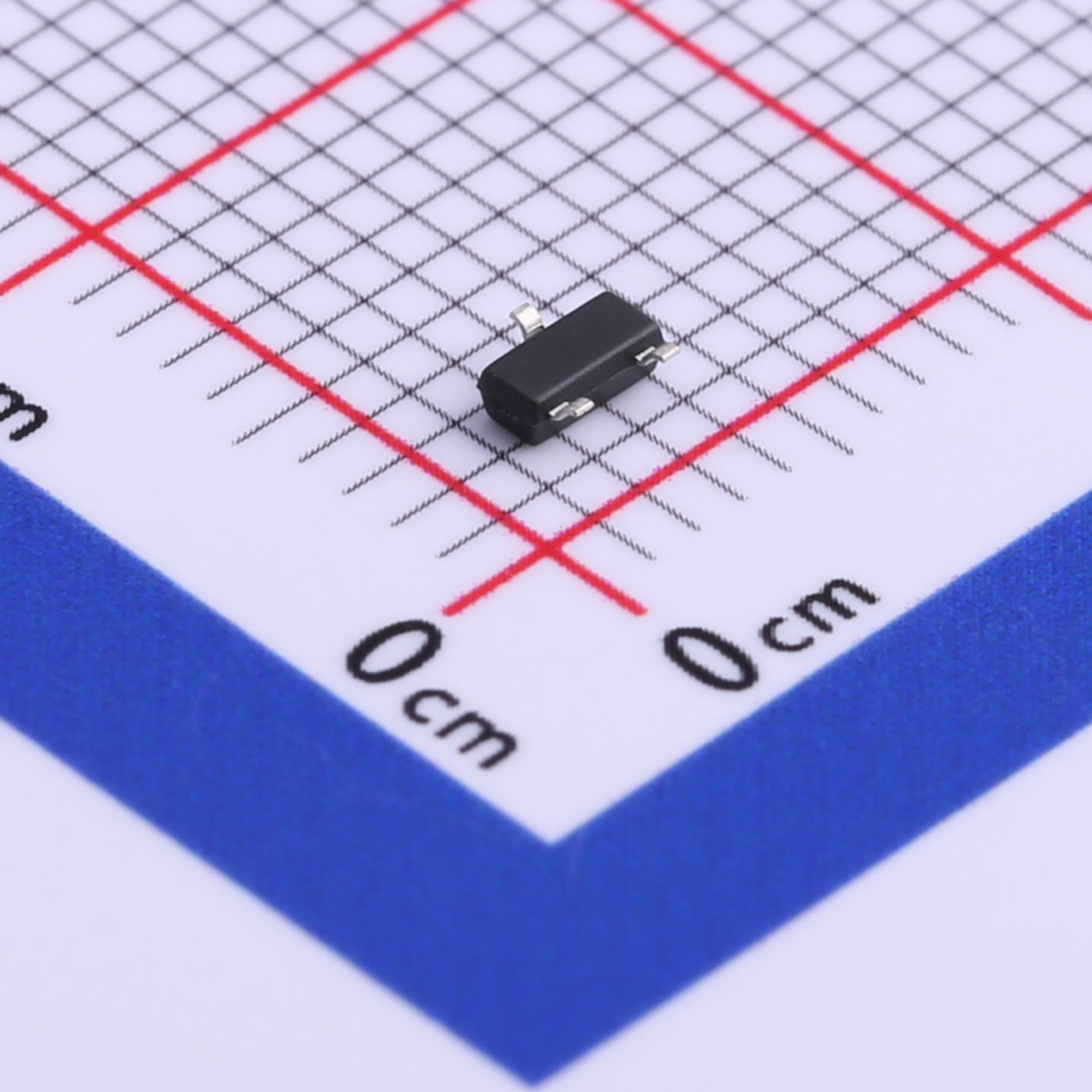

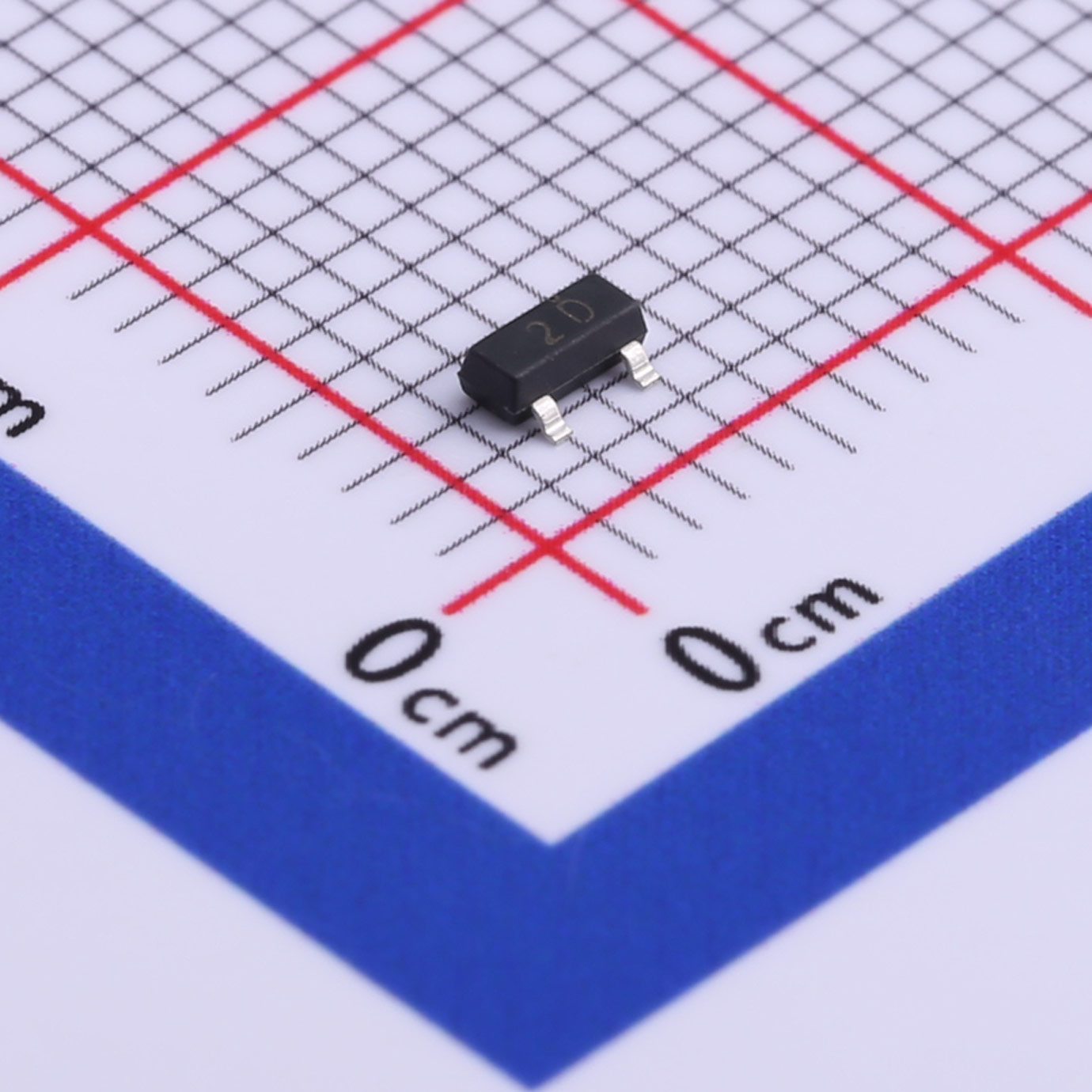

三极管MMBTA92

三极管MMBTA92

200mA|300mW|-0.2V|50MHz|SOT-23|300V|三极管|产品展示|-,-,-,-,-,-|Product display|

MMBTA92是由萨科微Slkor生产的NPN型三极管,以其*的性能和可靠性广泛应用于各种电子电路中。这款三极管设计用于承受高功率和高频率的操作,同时保持低噪声和高增益特性,非常适合用于放大和开关应用。

下载数据手册 在线咨询


产品概述:

MMBTA92是由萨科微Slkor生产的NPN型三极管,以其*的性能和可靠性广泛应用于各种电子电路中。这款三极管设计用于承受高功率和高频率的操作,同时保持低噪声和高增益特性,非常适合用于放大和开关应用。


产品优势:

- 高功率处理能力:MMBTA92能够承受较高的功率,适用于需要大电流输出的电路。

- 高频率响应:适合高速信号放大和处理。

- 低噪声操作:在低噪声放大器设计中提供优异性能。

- 高可靠性:经过严格的质量控制和测试,确保长期稳定运行。


产品特征:

晶体管类型:PNP

集射极击穿电压(Vceo):300V

集电极电流(Ic):200mA

功率(Pd):300mW

集电极截止电流(Icbo):250nA

集电极-发射极饱和电压(VCE(sat)@Ic,Ib):200mV@20mA,2mA

直流电流增益(hFE@Ic,Vce):100@10mA,10V

特征频率(fT):50MHz

工作温度:+150℃@(Tj)


应用领域:

- 无线通信设备:如手机、无线电和蓝牙设备中的信号放大。

- 电源管理:在开关电源设计中作为开关元件。

- 音频放大器:用于音频信号的放大和处理。

- 工业控制系统:在自动化和控制系统中进行信号处理和放大。


注意事项:

- 设计时需确保不超过MMBTA92的最大额定值,包括电压、电流和功率。

- 应考虑适当的散热措施,特别是在高功率应用中。

- 在高频应用中,注意电路布局和走线,以最小化寄生效应。

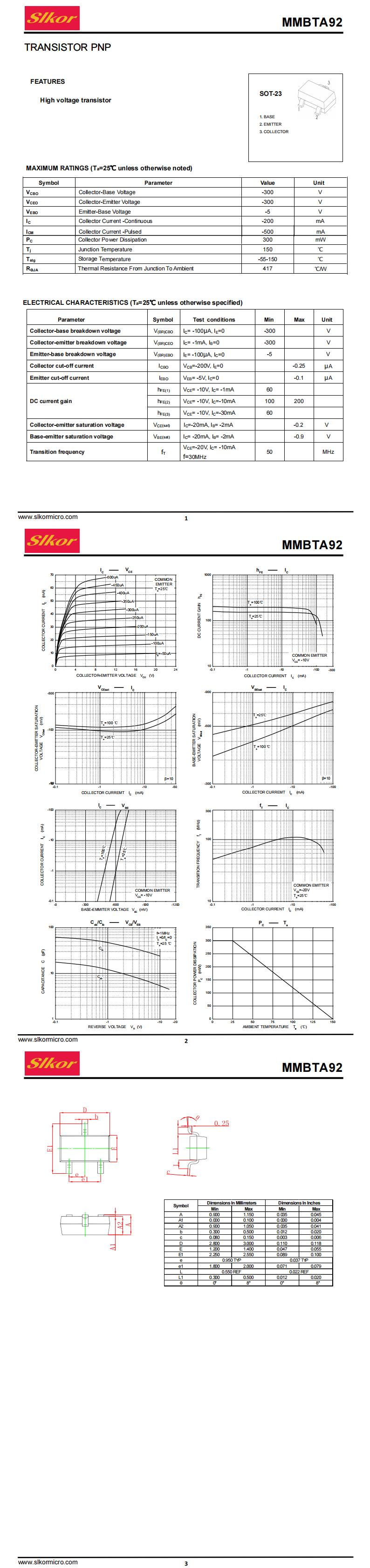

- 为确保最佳性能,请参考MMBTA92的详细数据手册进行设计和应用。


关于萨科微 Slkor:

萨科微 Slkor是一家致力于提供高品质、高性能半导体器件的制造商,拥有先进的技术和严格的质量控制体系,为客户的设计提供最佳的解决方案和支持。


支持

如果您需要设计/技术支持,请告知我们并填写 应答表 我们会尽快回复您。


Longevity

The Longevity Program is aimed to provide our customers information from time to time about the expected time that our products can be ordered. The NLP is reviewed and updated regularly by our executive Management Team. View our longevity program here.
