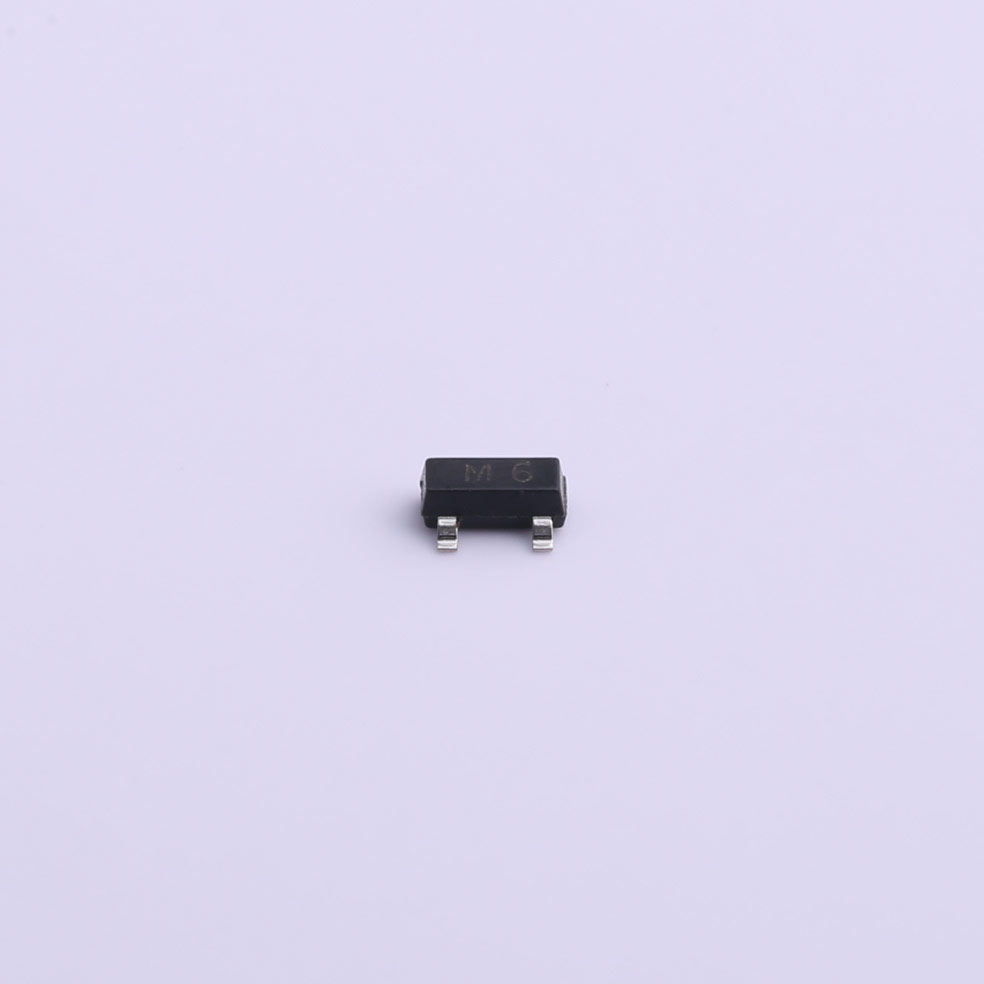

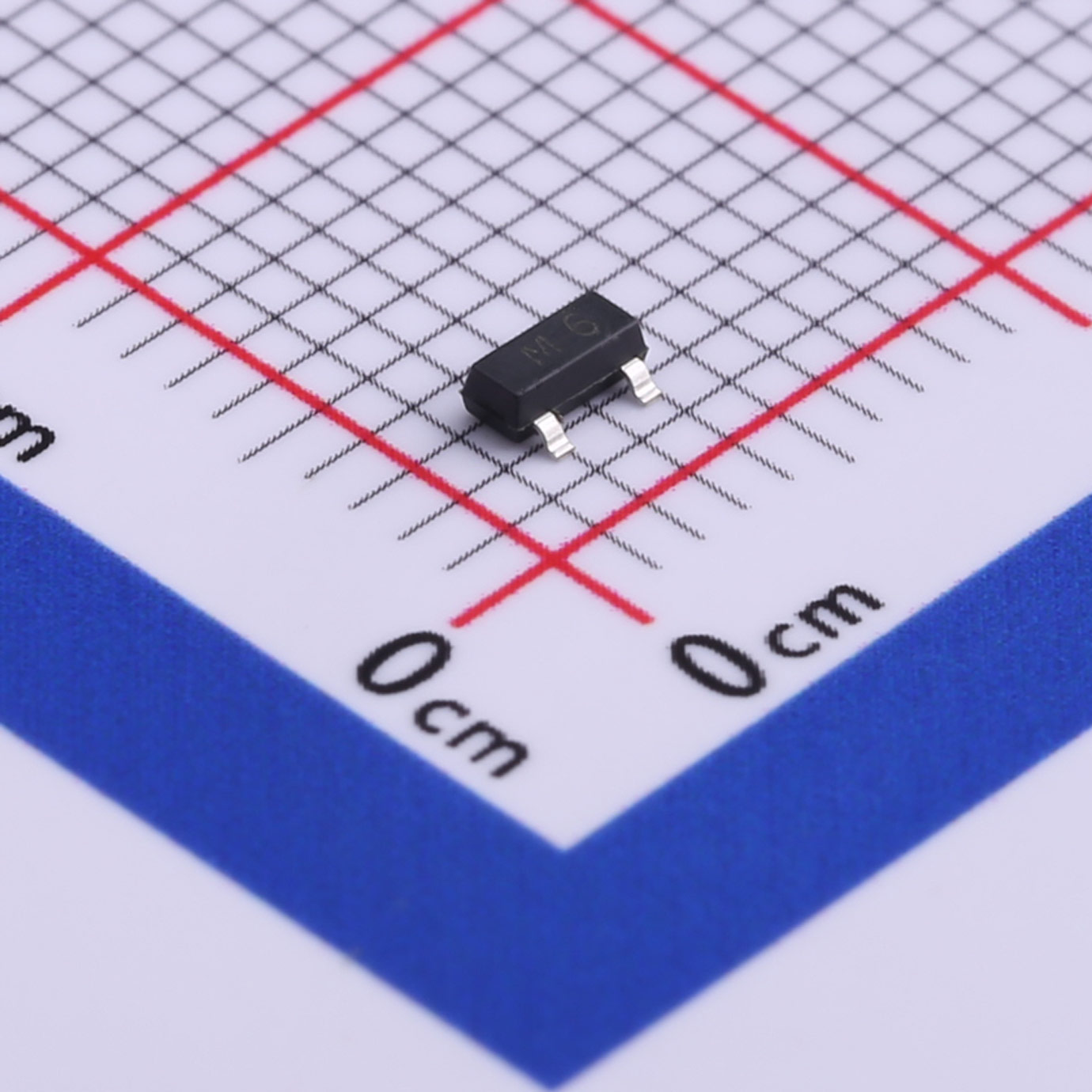

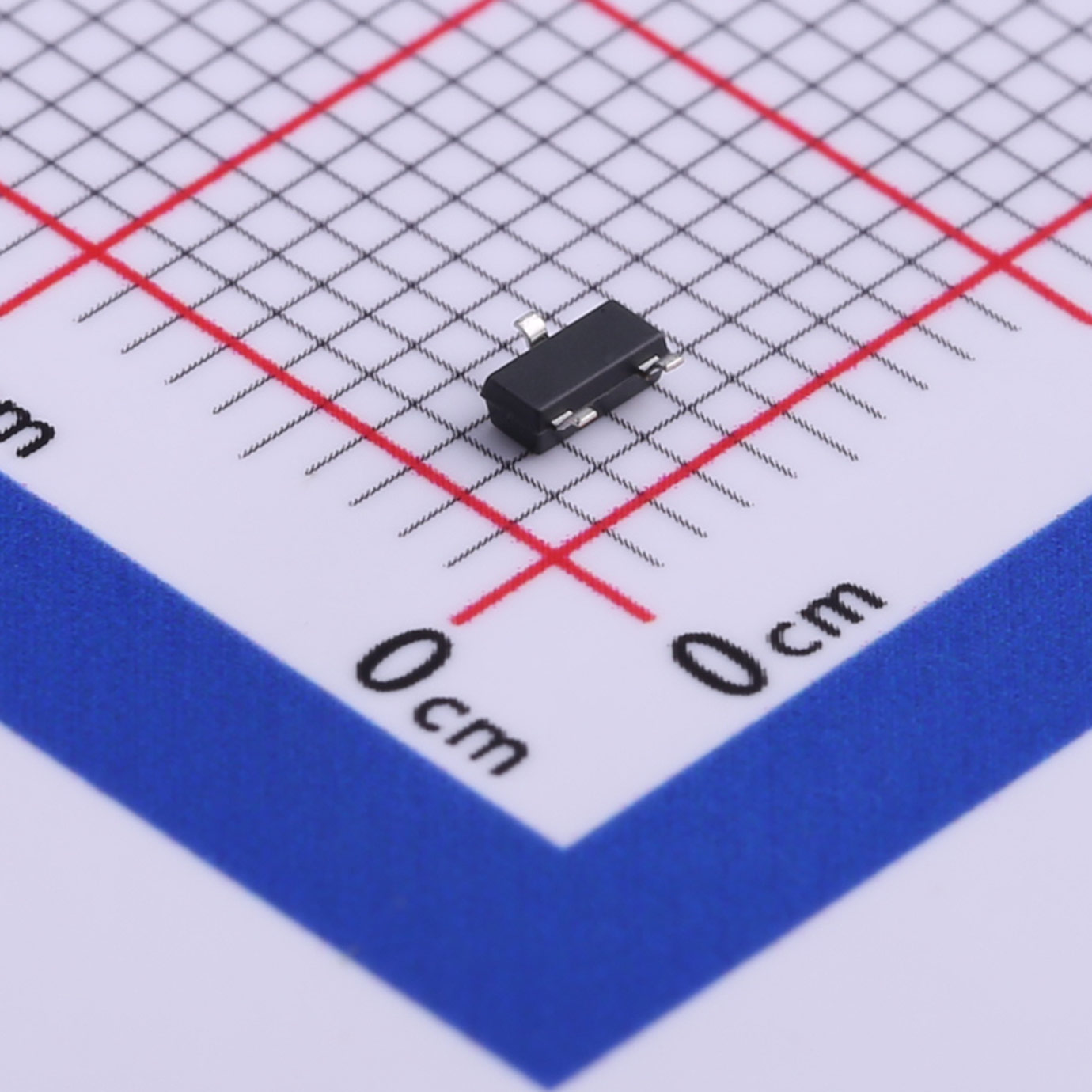

S9015三极管是由萨科微Slkor生产的通用型NPN双极型晶体管,以其*的性能和可靠性广泛应用于多种电子电路中。萨科微Slkor凭借其先进的制造技术和严格的质量控制,确保了S9015三极管的高性能和长期稳定性。

下载数据手册 在线咨询

产品概述:

S9015三极管是由萨科微Slkor生产的通用型NPN双极型晶体管,以其*的性能和可靠性广泛应用于多种电子电路中。萨科微Slkor凭借其先进的制造技术和严格的质量控制,确保了S9015三极管的高性能和长期稳定性。


产品优势

- 通用性:S9015适用于多种电路设计,包括放大器、开关和信号处理。

- 高增益:提供较高的电流增益,适合需要高放大倍数的应用。

- *的热稳定性:设计上考虑了热效应,确保在高温环境下也能稳定工作。


产品特征:

晶体管类型:PNP

集射极击穿电压(Vceo):45V

集电极电流(Ic)Z:100mA

功率(Pd):200mW

集电极-发射极饱和电压(VCE(sat)@Ic,Ib):300mV@100mA,10mA

直流电流增益(hFE@Ic,Vce):200@1mA,5V

特征频率(fT):150MHz

工作温度:+150℃@(Tj)


应用领域:

- 放大电路:用于音频和射频放大器。

- 信号处理:在调制解调器和信号转换器中作为关键组件。

- 电源管理:在开关电源和电池管理电路中作为控制元件。

- 电机控制:用于小型直流电机的驱动和控制。


注意事项:

- 在设计电路时,请确保不超过S9015的最大额定值,以避免损坏器件。

- 考虑到散热需求,适当设计散热路径,特别是在高功率应用中。

- 在选择电路板布局时,应优化走线以减少寄生效应,提高电路性能。

- 请查阅S9015的详细数据手册,以获取更准确的电气特性和应用指南。


关于萨科微 Slkor:

萨科微 Slkor是一家致力于提供高品质、高性能半导体器件的制造商,拥有先进的技术和严格的质量控制体系,为客户的设计提供最佳的解决方案和支持。


支持

如果您需要设计/技术支持,请告知我们并填写 应答表 我们会尽快回复您。


Longevity

The Longevity Program is aimed to provide our customers information from time to time about the expected time that our products can be ordered. The NLP is reviewed and updated regularly by our executive Management Team. View our longevity program here.

相关产品

三极管S9015

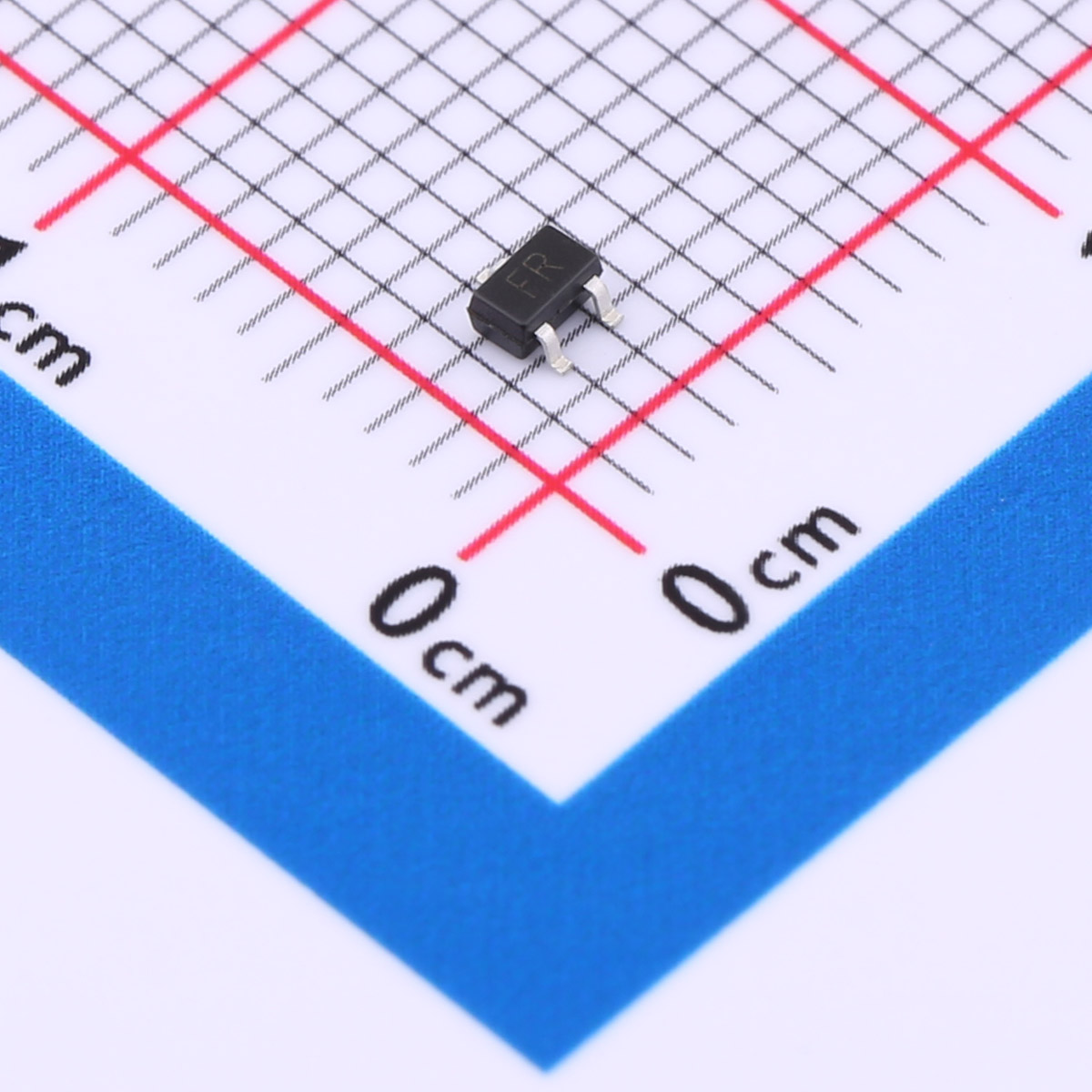

三极管S9015W
